Как выбрать стальной резервуар для битума: ключевые критерии

Хранение битума - это не просто складирование материала, а сложный технологический процесс, требующий постоянного поддержания температуры 110-160°С. Ошибка в выборе резервуара приводит к загустеванию или коксованию битума, потере его рабочих характеристик и, как следствие, к прямым убыткам и простоям производства.

1. Вертикальный или горизонтальный: какой тип резервуара выбрать?

Выбор между вертикальным (РВС) и горизонтальным (РГС) резервуаром определяется объемом хранения, доступной площадью и условиями монтажа:

1. Резервуары горизонтальные стальные (РГС) - оптимальны для объемов от 25 до 100 м³. Преимущества: возможность поставки в собранном виде без полистовой сборки на объекте, простота транспортировки стандартными автоперевозчиками, удобство подземной установки для экономии площади АБЗ, более равномерный прогрев битума благодаря меньшей высоте слоя;


2. Резервуары вертикальные стальные (РВС) - применяются при необходимости хранения более 100 м³. Преимущества: минимальная занимаемая площадь при больших объемах, более эффективное использование производственной территории, возможность компоновки нескольких резервуаров в единый комплекс с общей системой подогрева, упрощенная организация автоматического контроля уровня;


3. Комбинированные решения - для крупных АБЗ часто используется схема из нескольких горизонтальных резервуаров среднего объема (по 50-75 м³), объединенных общей масляной станцией подогрева. Это обеспечивает гибкость в управлении запасами различных марок битума и снижает риски остановки производства при обслуживании одной из емкостей.

Важно! При выборе типа резервуара учитывайте не только текущие потребности, но и планы развития производства. Модульная схема из нескольких РГС позволяет наращивать мощности битумного хозяйства без масштабной реконструкции.

2. Система подогрева: 3 технологии и их подводные камни

Система подогрева - сердце любого битумохранилища, и от правильности её выбора зависит качество хранимого продукта и эксплуатационные расходы.

Нагрев термальным маслом (масляный теплоноситель):

По замкнутому контуру циркулирует специальное термомасло, нагреваемое в отдельном термомасляном котле до 200-250°С. Масло проходит через систему змеевиков или масляную рубашку внутри резервуара, передавая тепло битуму.

Проблемы, которые решает этот метод:

• Исключает локальный перегрев и коксование битума благодаря мягкому теплообмену.


• Обеспечивает равномерный прогрев всего объема без застойных зон.


• Позволяет точно регулировать температуру в диапазоне ±5°C.


• Работает при атмосферном давлении, что повышает безопасность эксплуатации.

Электрический нагрев (ТЭНы):

Трубчатые электронагреватели размещаются непосредственно в объеме битума и нагревают его прямым контактом.

Подводные камни:

• Высокий риск коксования битума на поверхности ТЭНов при температуре нагревательного элемента 200-300°С.


• Дорогая эксплуатация из-за высокой стоимости электроэнергии (в 2-3 раза дороже масляного подогрева).


• Сложность замены вышедшего из строя ТЭНа - требуется полное опорожнение резервуара.


• Неравномерность прогрева при больших объемах создает зоны с разной вязкостью продукта.

Жаровая труба (прямой нагрев):

Продукты сгорания топлива проходят через жаровую трубу, проложенную внутри резервуара, непосредственно нагревая битум.

Подводные камни:

• Крайне высокий риск локального перегрева и воспламенения битума в зоне контакта с трубой.


• Сложность регулирования температуры и опасность резких скачков.


• Образование значительного количества кокса на поверхности жаровой трубы.


• Повышенные требования пожарной безопасности и более сложное согласование проекта.

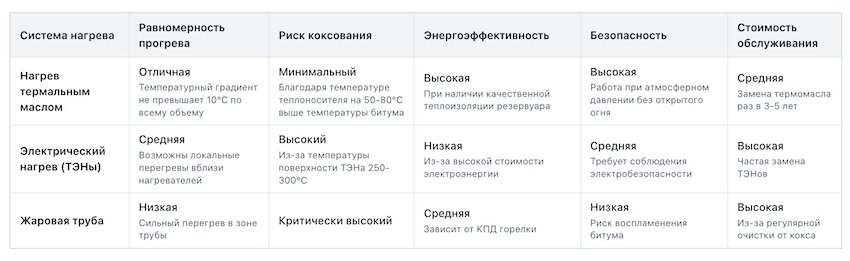

Сравнительный анализ систем подогрева битума

При выборе системы подогрева необходимо учитывать не только начальные затраты, но и долгосрочные эксплуатационные расходы:

Обратите внимание! Для большинства задач выбирать систему с масляным теплоносителем. Она обеспечивает равномерный прогрев, исключает локальный перегрев и коксование битума, что критически важно для сохранения его рабочих характеристик. Это решение дороже на старте, но окупается за счет экономии на обслуживании и сохранении качества сырья.

Теплоизоляция и материалы изготовления

Качественная теплоизоляция снижает энергозатраты на поддержание температуры в 3-4 раза и является обязательным элементом любого битумохранилища.

Оптимальная толщина и материалы теплоизоляции:

• Для климатических условий средней полосы России рекомендуется минераловатная теплоизоляция толщиной 150-200 мм.


• В северных регионах толщина увеличивается до 250-300 мм.


• Наружный защитный слой из оцинкованной стали или алюминия предотвращает повреждение изоляции и проникновение влаги.

Материалы изготовления резервуара:

Для битумохранилищ применяются стали, устойчивые к высоким температурам:

• Сталь 09Г2С - основная марка для температур до 200°C, обеспечивает надежность в широком диапазоне климатических условий.


• Сталь 16ГС - для особо ответственных конструкций большого объема.


• Толщина стенки резервуара рассчитывается с учетом давления продукта и температурных расширений, обычно составляет 6-10 мм.

Антикоррозионная защита:

Внутренняя поверхность резервуаров для битума не требует специальных защитных покрытий, так как битум сам обладает консервирующими свойствами. Наружная поверхность под теплоизоляцией покрывается грунтом для защиты от конденсата. Открытые участки (опоры, люки, патрубки) требуют качественного лакокрасочного покрытия на основе термостойких эмалей.

Часто задаваемые вопросы

Какая толщина теплоизоляции оптимальна?

Оптимальная толщина теплоизоляции определяется климатической зоной эксплуатации и режимом использования резервуара. Для средней полосы России (минимальная температура до -30°C) рекомендуется 150-200 мм минераловатной изоляции плотностью 100-120 кг/м³. Для северных регионов толщина увеличивается до 250-300 мм. Экономически нецелесообразно экономить на теплоизоляции - увеличение толщины со 100 до 200 мм удорожает конструкцию на 8-10%, но снижает теплопотери вдвое.

Нужна ли антикоррозионная обработка внутренней поверхности?

Для резервуаров, предназначенных исключительно для хранения битума, специальная антикоррозионная обработка внутренней поверхности не требуется. Битум сам обладает защитными свойствами и предотвращает коррозию стали. Достаточно качественной подготовки поверхности при изготовлении и удаления окалины. Антикоррозионное покрытие необходимо только для универсальных резервуаров, которые могут использоваться для хранения других продуктов.

Как часто нужно обслуживать систему подогрева?

Периодичность обслуживания зависит от типа системы. Для термомасляного подогрева ежемесячно контролируется давление в системе и уровень масла, ежегодно проверяется состояние змеевиков и циркуляционного насоса, каждые 3-5 лет производится замена термомасла. Электрические системы требуют ежеквартальной проверки сопротивления изоляции ТЭНов и ежегодной ревизии электрических соединений. Жаровые трубы нуждаются в очистке от кокса каждые 6-12 месяцев.

Заключение

Выбор резервуара для битума - комплексная инженерная задача, где важна каждая деталь: от типа конструкции до системы автоматизации. Правильно подобранное битумохранилище обеспечивает стабильное качество продукта, минимизирует эксплуатационные расходы и служит десятилетиями без капитальных ремонтов.
